Open source · DWG e DXF
Sem AutoCAD e sem conversões. Um visualizador para o desktop, um componente para aplicativos Windows e um componente para o navegador — todos construídos sobre a mesma base.
A família
Os três projetos compartilham o mesmo motor de leitura de arquivos CAD. Escolha o que combina com o seu cenário.
Use quando você só quer abrir e conferir desenhos, ou gerar imagens automaticamente.
dwgcore Apps Windows .NETUse quando o seu sistema em C#/WPF precisa mostrar desenhos CAD dentro da própria tela.
dwgweb NavegadorUse quando o desenho precisa aparecer em um site ou sistema web, sem instalar nada.
Projetos
Aplicativo desktop
Abra arquivos DWG e DXF em segundos, com aparência fiel ao desenho original: camadas, cores, tipos de linha, blocos, hachuras e cotas.
Componente para Windows
Uma biblioteca nativa que coloca o visualizador como uma janela viva dentro de aplicativos WPF. Não é captura de tela: o usuário dá zoom e navega no desenho de verdade.
Componente web

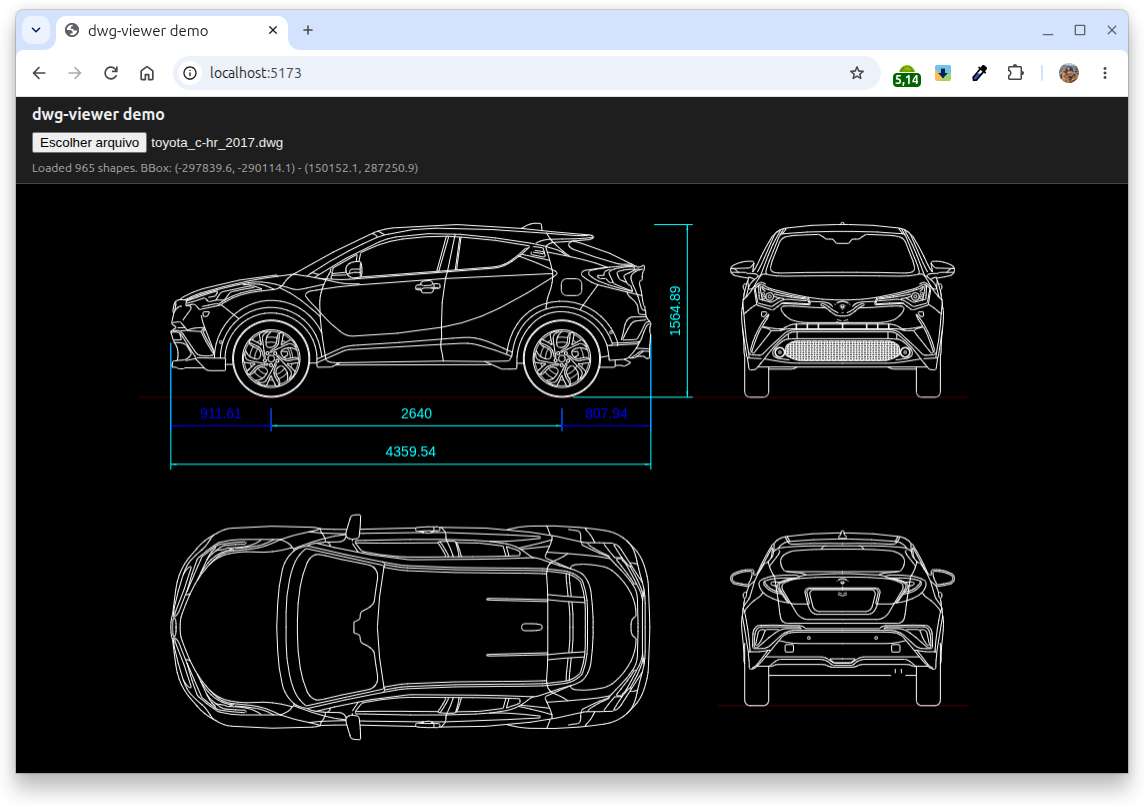

Um componente Vue 3 que lê e desenha arquivos DWG e DXF inteiramente no navegador do usuário. Não precisa de servidor, e o arquivo nunca sai do computador dele.
Como usar
Exemplos curtos, só para você ter uma ideia de como é simples.
Abra um arquivo em uma janela interativa ou gere uma imagem sem abrir janela. O projeto é compilado a partir do código-fonte (veja o README).
# interactive window
./dwgviewer drawing.dxf
# headless: render straight to a PNG
./dwgviewer drawing.dxf --png out.png 800x600Crie a visualização, encaixe a janela no seu aplicativo, carregue o arquivo e encerre ao sair.
// C# (parameters omitted, see the README)
DwgCore_CreateView(); // 1. create the view
DwgCore_GetNativeHandle(); // 2. get the HWND and attach it to your host
DwgCore_SetVisible(); // 3. show it...
DwgCore_LoadFile(); // ...and load a drawing
DwgCore_DestroyView(); // 4. clean up the view
DwgCore_Shutdown(); // and shut down on app exitUse o componente no seu projeto Vue 3. Veja o README para instalar a partir do repositório.
<script setup lang="ts">
import { DwgViewer } from 'dwg-viewer';
</script>
<template>
<DwgViewer
:source="myFileOrUrl"
file-name="drawing.dwg"
style="width: 100%; height: 600px"
/>
</template>Transparência
São projetos em evolução. Melhor você saber antes de começar do que descobrir depois.
Não editam desenhos: não há ferramentas de desenho, desfazer nem salvar alterações.
Ainda não há suporte a splines, espessura de linha e referências externas (XREF).
Algumas fontes do arquivo são substituídas por fontes do sistema ou do navegador, então o texto pode variar um pouco.
No WPF, menus e dicas de tela não aparecem por cima da área do desenho embutido.
